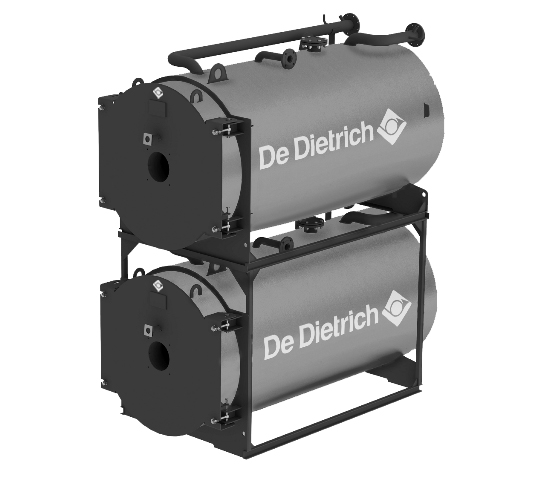

CA R TWIN
Котлы De Dietrich серии СA R TWIN— это сдвоенные стальные котлы с двухходовой топкой под избыточным давлением, с высоким КПД сгорания, для работы с жидкотопливными или газовыми наддувными горелками, идеальное решение для БМК и компактных котельных.
Характеристики:
- Газ/дизельное топливо
- Вертикальная сдвоенная установка котлов CA R
- До 400 кВт мощности на 1 м²8 моделей с шагом 100 кВт
- Рабочая температура до 115°С
- Рабочее давление до 6,0 бар (0,6 МПа)
- Рабочий диапазон нагрузки – 25-100%
- Высокий КПД, не менее 92%
- Присоединительные патрубки выведены горизонтально
- Резервирование мощности в одной установке
Преимущества котла:
- Стальной моноблочный теплообменник с бесшовными дымогарными трубами из легированной стали
- Низкое противодавление в топке (300 Па для 1000 кВт) за счет увеличенного кол-ва дымогарных труб
- Простой подбор горелки
- Передняя дверца на реверсивных шарнирах, открытие справа и слева
- Дверца оснащена закатным устройством и регулировочным болтом для исключения перекоса при закрывании
- Теплоизоляция двери изготовлена из огнеупорной (муллитокремнеземистой) плиты и жаропрочного бетона
- Высокая газоплотность благодаря армированному уплотнительному шнуру из кремнеземистой нити
- Патрубки для предохранительных клапанов и КИПиА
МОДЕЛЬНЫЙ РЯД
CA R Twin 500, CA R Twin 600, CA R Twin 700, CA R Twin 800, CA R Twin 900, CA R Twin 1000, CA R Twin 1200, CA R Twin 1500,
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA2200500
Цена (руб.)
1 917 000
Мощность, кВт
500
КПД котла расчётный % газ/дизель, не менее
92/91
Тип котла
Стальной сдвоенный жаротрубный 2х ходовой
Расход топлива расчётный природный газ м³/ч, не более
57.69
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
17.2
Топливо
Газ/Дизель
Вес нетто (без воды), кг
1415
Водовместимость, л
580
Только для отопления
+
Патрубок отвода и подвода воды, Ду
65
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/220
Расчётное аэродинамическое сопротивление Па, не более
100
Диаметр патрубка дымовых газов, мм
250
Диаметр патрубка предохранительного клапана
Ду 50
Гидравлическое сопротивление котла, мбар
26
Объем поставки
2
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA2200600
Цена (руб.)
2 042 000
Мощность, кВт
600
КПД котла расчётный % газ/дизель, не менее
92/91
Тип котла
Стальной сдвоенный жаротрубный 2х ходовой
Расход топлива расчётный природный газ м³/ч, не более
69.23
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
20.6
Топливо
Газ/Дизель
Вес нетто (без воды), кг
1950
Водовместимость, л
1000
Только для отопления
+
Патрубок отвода и подвода воды, Ду
80
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/220
Расчётное аэродинамическое сопротивление Па, не более
64
Диаметр патрубка дымовых газов, мм
250
Диаметр патрубка предохранительного клапана
Ду 50
Гидравлическое сопротивление котла, мбар
6.5
Объем поставки
2
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA2200700
Цена (руб.)
2 198 000
Мощность, кВт
700
КПД котла расчётный % газ/дизель, не менее
92/91
Тип котла
Стальной сдвоенный жаротрубный 2х ходовой
Расход топлива расчётный природный газ м³/ч, не более
80.77
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
24
Топливо
Газ/Дизель
Вес нетто (без воды), кг
1950
Водовместимость, л
1000
Только для отопления
+
Патрубок отвода и подвода воды, Ду
80
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/220
Расчётное аэродинамическое сопротивление Па, не более
84
Диаметр патрубка дымовых газов, мм
250
Диаметр патрубка предохранительного клапана
Ду 50
Гидравлическое сопротивление котла, мбар
11.5
Объем поставки
2
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA2200800
Цена (руб.)
2 303 000
Мощность, кВт
800
КПД котла расчётный % газ/дизель, не менее
92/91
Тип котла
Стальной сдвоенный жаротрубный 2х ходовой
Расход топлива расчётный природный газ м³/ч, не более
92.31
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
27.4
Топливо
Газ/Дизель
Вес нетто (без воды), кг
2350
Водовместимость, л
1300
Только для отопления
+
Патрубок отвода и подвода воды, Ду
80
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/220
Расчётное аэродинамическое сопротивление Па, не более
86
Диаметр патрубка дымовых газов, мм
250
Диаметр патрубка предохранительного клапана
Ду 50
Гидравлическое сопротивление котла, мбар
18
Объем поставки
2
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA2200900
Цена (руб.)
2 333 000
Мощность, кВт
900
КПД котла расчётный % газ/дизель, не менее
92/91
Тип котла
Стальной сдвоенный жаротрубный 2х ходовой
Расход топлива расчётный природный газ м³/ч, не более
103.85
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
31
Топливо
Газ/Дизель
Вес нетто (без воды), кг
2350
Водовместимость, л
1300
Только для отопления
+
Патрубок отвода и подвода воды, Ду
80
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/220
Расчётное аэродинамическое сопротивление Па, не более
110
Диаметр патрубка дымовых газов, мм
250
Диаметр патрубка предохранительного клапана
Ду 50
Гидравлическое сопротивление котла, мбар
19
Объем поставки
2
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA2201000
Цена (руб.)
2 407 000
Мощность, кВт
1000
КПД котла расчётный % газ/дизель, не менее
92/91
Тип котла
Стальной сдвоенный жаротрубный 2х ходовой
Расход топлива расчётный природный газ м³/ч, не более
115.38
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
34.4
Топливо
Газ/Дизель
Вес нетто (без воды), кг
2695
Водовместимость, л
1680
Только для отопления
+
Патрубок отвода и подвода воды, Ду
80
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/220
Расчётное аэродинамическое сопротивление Па, не более
220
Диаметр патрубка дымовых газов, мм
250
Диаметр патрубка предохранительного клапана
Ду 50
Гидравлическое сопротивление котла, мбар
32
Объем поставки
2
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA2201200
Цена (руб.)
2 595 000
Мощность, кВт
1200
КПД котла расчётный % газ/дизель, не менее
92/91
Тип котла
Стальной сдвоенный жаротрубный 2х ходовой
Расход топлива расчётный природный газ м³/ч, не более
138.46
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
41.3
Топливо
Газ/Дизель
Вес нетто (без воды), кг
3000
Водовместимость, л
1680
Только для отопления
+
Патрубок отвода и подвода воды, Ду
80
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/220
Расчётное аэродинамическое сопротивление Па, не более
220
Диаметр патрубка дымовых газов, мм
250
Диаметр патрубка предохранительного клапана
Ду 50
Гидравлическое сопротивление котла, мбар
48
Объем поставки
2
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA2201500
Цена (руб.)
3 521 000
Мощность, кВт
1500
КПД котла расчётный % газ/дизель, не менее
92/91
Тип котла
Стальной сдвоенный жаротрубный 2х ходовой
Расход топлива расчётный природный газ м³/ч, не более
173.08
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
56.6
Топливо
Газ/Дизель
Вес нетто (без воды), кг
3770
Водовместимость, л
2400
Только для отопления
+
Патрубок отвода и подвода воды, Ду
80
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/220
Расчётное аэродинамическое сопротивление Па, не более
420
Диаметр патрубка дымовых газов, мм
250
Диаметр патрубка предохранительного клапана
Ду 50
Гидравлическое сопротивление котла, мбар
67
Объем поставки
2
