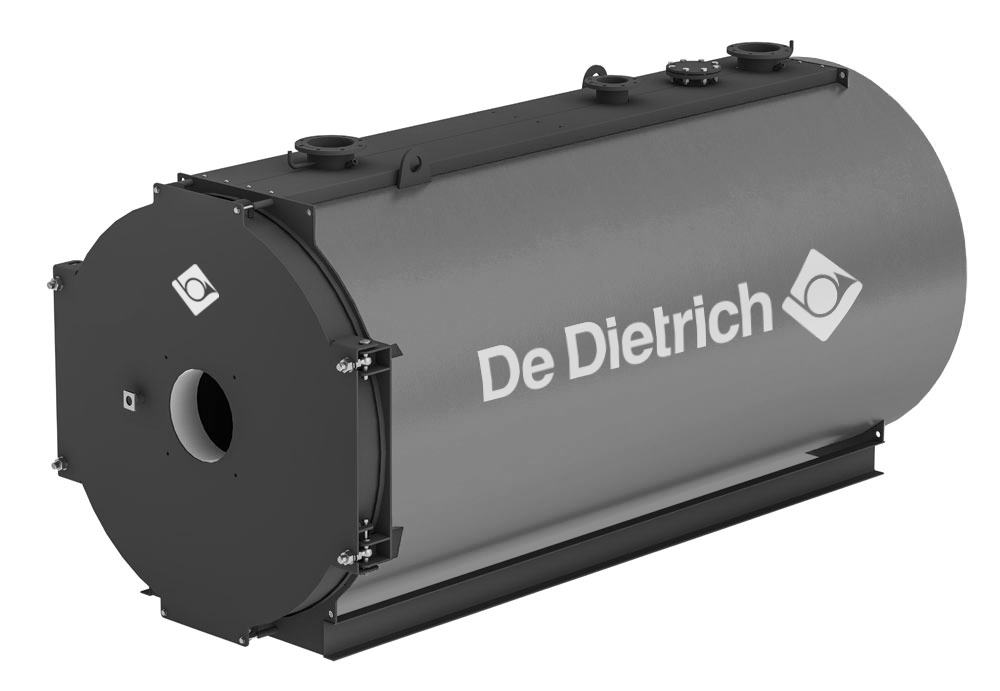

CA R PLUS
Котлы СA R PLUS — это стальные котлы с трехходовой топкой под избыточным давлением, с высоким КПД сгорания, для работы с жидкотопливными или газовыми наддувными горелками.
Характеристики:
- Газ/дизельное топливо
- Трехходовая конструкция топки
- Рабочий режим до 115°С и 6,0 бар (0,6 МПа)
- Рабочий диапазон нагрузки – 30-100 %
- Минимальная температура обратки – 60°С
- Высокий КПД, до 94%
- Наличие съемной площадки для монтажа трубопроводов и обслуживания
Преимущества котла:
- Стальной моноблочный теплообменник с бесшовными дымогарными трубами из легированной стали
- Низкое противодавление в топке за счет увеличенного кол-ва дымогарных труб
- Увеличенная поверхность теплообмена за счет наличия третьего хода дымовых газов и турболизаторов
- Распределительная труба теплоносителя на обратке
- Комбинация типов стали - снятие теплового напряжения
- Высокое водонаполнение
МОДЕЛЬНЫЙ РЯД
CA R Plus 1100, CA R Plus 1400, CA R Plus 1800, CA R Plus 1900, CA R Plus 2300, CA R Plus 2500, CA R Plus 2900, CA R Plus 3200, CA R Plus 3500, CA R Plus 4000, CA R Plus 4500, CA R Plus 5000, CA R Plus 5500, CA R Plus 6000, CA R Plus 6500, CA R Plus 7000,
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3001100
Цена (руб.)
2 209 000
Мощность, кВт
1100
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
125.56
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
38
Топливо
Газ/Дизель
Вес нетто (без воды), кг
2665
Водовместимость, л
1420
Только для отопления
+
Патрубок отвода и подвода воды, Ду
100
Диаметр патрубка предохранительного клапана, Ду
Ду100
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
435
Диаметр патрубка дымовых газов, мм
300
Гидравлическое сопротивление котла, мбар
53
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3001400
Цена (руб.)
2 407 000
Мощность, кВт
1400
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
159.8
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
48
Топливо
Газ/Дизель
Вес нетто (без воды), кг
3320
Водовместимость, л
1950
Только для отопления
+
Патрубок отвода и подвода воды, Ду
100
Диаметр патрубка предохранительного клапана, Ду
Ду100
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
470
Диаметр патрубка дымовых газов, мм
325
Гидравлическое сопротивление котла, мбар
57
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3001800
Цена (руб.)
2 865 000
Мощность, кВт
1800
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
205.46
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
62
Топливо
Газ/Дизель
Вес нетто (без воды), кг
4100
Водовместимость, л
3300
Только для отопления
+
Патрубок отвода и подвода воды, Ду
150
Диаметр патрубка предохранительного клапана, Ду
Ду100
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
550
Диаметр патрубка дымовых газов, мм
346
Гидравлическое сопротивление котла, мбар
23
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3001900
Цена (руб.)
3 073 000
Мощность, кВт
1900
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
216.87
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
65
Топливо
Газ/Дизель
Вес нетто (без воды), кг
4150
Водовместимость, л
3300
Только для отопления
+
Патрубок отвода и подвода воды, Ду
150
Диаметр патрубка предохранительного клапана, Ду
Ду100
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
410
Диаметр патрубка дымовых газов, мм
346
Гидравлическое сопротивление котла, мбар
23
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3002300
Цена (руб.)
3 188 000
Мощность, кВт
2300
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
262.53
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
79
Топливо
Газ/Дизель
Вес нетто (без воды), кг
4750
Водовместимость, л
3100
Только для отопления
+
Патрубок отвода и подвода воды, Ду
150
Диаметр патрубка предохранительного клапана, Ду
Ду100
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
700
Диаметр патрубка дымовых газов, мм
400
Гидравлическое сопротивление котла, мбар
44
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3002500
Цена (руб.)
3 490 000
Мощность, кВт
2500
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
285.36
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
86
Топливо
Газ/Дизель
Вес нетто (без воды), кг
5270
Водовместимость, л
3330
Только для отопления
+
Патрубок отвода и подвода воды, Ду
150
Диаметр патрубка предохранительного клапана, Ду
Ду100
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
770
Диаметр патрубка дымовых газов, мм
450
Гидравлическое сопротивление котла, мбар
66
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3002900
Цена (руб.)
4 115 000
Мощность, кВт
2900
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
331.02
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
99.7
Топливо
Газ/Дизель
Вес нетто (без воды), кг
6044
Водовместимость, л
4290
Только для отопления
+
Патрубок отвода и подвода воды, Ду
150
Диаметр патрубка предохранительного клапана, Ду
Ду100
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
760
Диаметр патрубка дымовых газов, мм
450
Гидравлическое сопротивление котла, мбар
62
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3003200
Цена (руб.)
4 428 000
Мощность, кВт
3200
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
365.26
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
110
Топливо
Газ/Дизель
Вес нетто (без воды), кг
7500
Водовместимость, л
5800
Только для отопления
+
Патрубок отвода и подвода воды, Ду
200
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
710
Диаметр патрубка дымовых газов, мм
500
Гидравлическое сопротивление котла, мбар
59
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3003500
Цена (руб.)
4 532 000
Мощность, кВт
3500
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
399.5
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
120
Топливо
Газ/Дизель
Вес нетто (без воды), кг
7500
Водовместимость, л
5800
Только для отопления
+
Патрубок отвода и подвода воды, Ду
200
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
850
Диаметр патрубка дымовых газов, мм
500
Гидравлическое сопротивление котла, мбар
70
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3004000
Цена (руб.)
5 760 000
Мощность, кВт
4000
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
456.58
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
137
Топливо
Газ/Дизель
Вес нетто (без воды), кг
8850
Водовместимость, л
5500
Только для отопления
+
Патрубок отвода и подвода воды, Ду
200
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
550
Диаметр патрубка дымовых газов, мм
550
Гидравлическое сопротивление котла, мбар
45
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3004500
Цена (руб.)
6 219 000
Мощность, кВт
4500
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
513.65
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
155
Топливо
Газ/Дизель
Вес нетто (без воды), кг
9900
Водовместимость, л
5740
Только для отопления
+
Патрубок отвода и подвода воды, Ду
200
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
550
Диаметр патрубка дымовых газов, мм
550
Гидравлическое сопротивление котла, мбар
50
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3005000
Цена (руб.)
6 990 000
Мощность, кВт
5000
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
570.72
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
172
Топливо
Газ/Дизель
Вес нетто (без воды), кг
10600
Водовместимость, л
6000
Только для отопления
+
Патрубок отвода и подвода воды, Ду
250
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
650
Диаметр патрубка дымовых газов, мм
600
Гидравлическое сопротивление котла, мбар
61
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3005500
Цена (руб.)
7 680 000
Мощность, кВт
5500
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
627.79
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
189
Топливо
Газ/Дизель
Вес нетто (без воды), кг
11800
Водовместимость, л
6900
Только для отопления
+
Патрубок отвода и подвода воды, Ду
250
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
980
Диаметр патрубка дымовых газов, мм
650
Гидравлическое сопротивление котла, мбар
66.9
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3006000
Цена (руб.)
9 365 000
Мощность, кВт
6000
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
684.86
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
206
Топливо
Газ/Дизель
Вес нетто (без воды), кг
12300
Водовместимость, л
6300
Только для отопления
+
Патрубок отвода и подвода воды, Ду
250
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
820
Диаметр патрубка дымовых газов, мм
650
Гидравлическое сопротивление котла, мбар
59.7
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3006500
Цена (руб.)
9 915 000
Мощность, кВт
6500
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
741.93
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
224
Топливо
Газ/Дизель
Вес нетто (без воды), кг
14500
Водовместимость, л
7100
Только для отопления
+
Патрубок отвода и подвода воды, Ду
250
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
800
Диаметр патрубка дымовых газов, мм
650
Гидравлическое сопротивление котла, мбар
53.4
Объем поставки
1
S3 (U3)
+
ПАРАМЕТРЫ
ДАННЫЕ
Артикул
CA3007000
Цена (руб.)
10 555 000
Мощность, кВт
7000
КПД котла расчётный % газ/дизель, не менее
94
Тип котла
Cтальной жаротрубный трёхходовой
Расход топлива расчётный природный газ м³/ч, не более
799.01
Номинальный расход воды при Pn и ∆Т=25°С, м³/ч
240
Топливо
Газ/Дизель
Вес нетто (без воды), кг
15200
Водовместимость, л
7540
Только для отопления
+
Патрубок отвода и подвода воды, Ду
250
Диаметр патрубка предохранительного клапана, Ду
Ду150
Температура воды на входе в котёл, °С
60
Температура воды на выходе из котла, °С
115
Рабочее давление воды на входе в котёл, Мпа (кгс/см²)
0,6 (6,0)
Температура уходящих газов, °C газ/дизель
160/200
Расчётное аэродинамическое сопротивление Па, не более
860
Диаметр патрубка дымовых газов, мм
650
Гидравлическое сопротивление котла, мбар
61.9
Объем поставки
1
S3 (U3)
+
